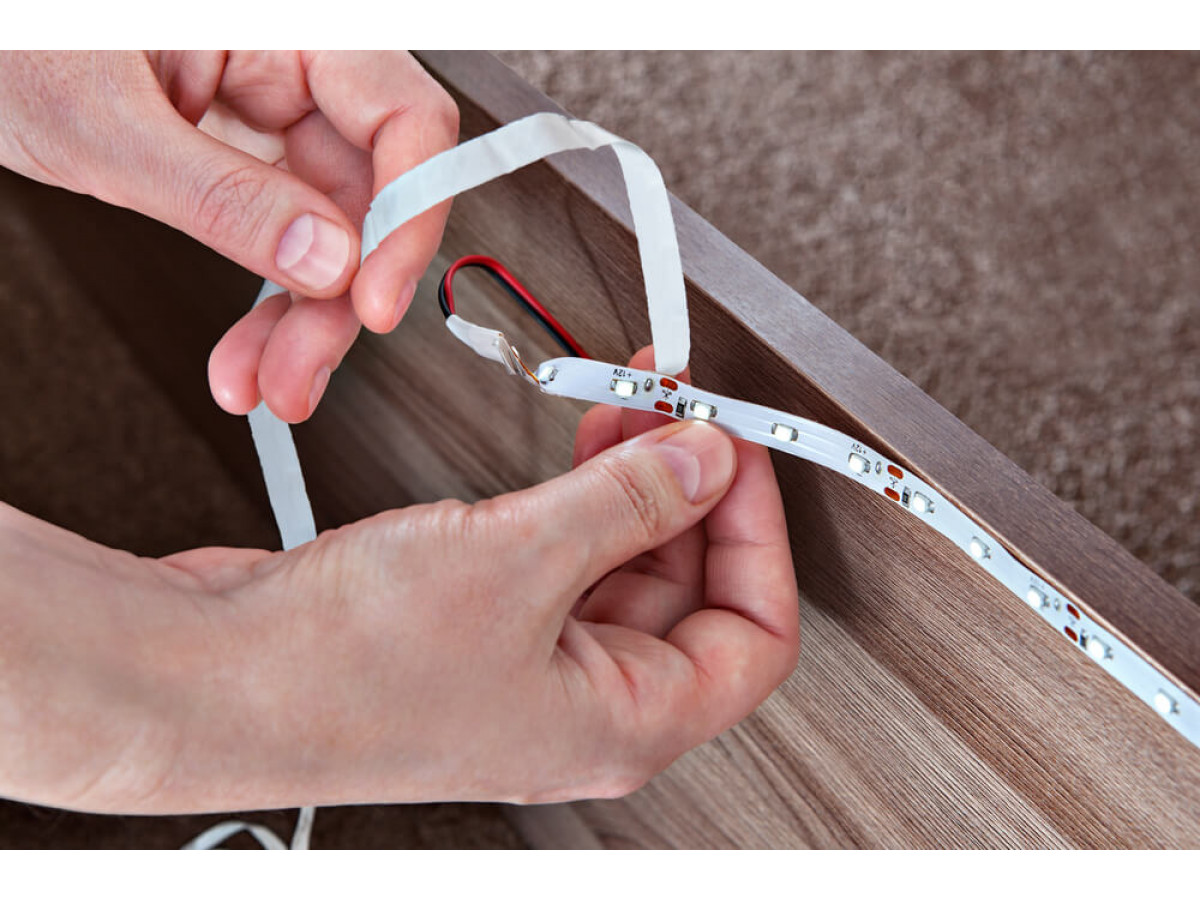

Світлодіодні стрічки призначені для підсвічування окремих зон приміщення та створення красивих світлових ефектів. LED-стрічки можна використовувати не тільки в будинку або офісі, але і на вулиці та навіть в машині. Розглянемо, як правильно підключити цей освітлювальний пристрій.
Як підключити світлодіодну стрічку до 220 В – підготовка і особливості
Напруга побутової електромережі становить 220 вольт. Звичайні діодні стрічки не розраховані на таку напругу, тому їх підключають через блок живлення. Він знижує напругу до 12 або 24 вольт, а також згладжує коливання змінного струму.
Але є і спеціальні стрічки, які можна підключати до мережі 220 В безпосередньо, без блоку живлення. Розрізнити їх можна за кількістю випромінюючих кристалів, розташованих на кожній ділянці смуги.
Стандартна стрічка має довжину п'ять метрів. Через кожні п'ять сантиметрів намічена лінія, по якій смужку можна різати. На кожній п'ятисантиметровій ділянці знаходиться певна кількість кристалів:
- на 12-вольтових стрічках – 3 кристала;
- на 24-вольтових – 6 елементів;
- на 110-вольтових – 30 елементів, а довжина ділянки вже не 5, а 50 см;
- на 220-вольтових – 60 кристалів на кожен 50-сантиметровий відрізок.
Щоб підключити світлову смугу до 220 В, необхідно вставити в електричний ланцюг випрямляч. Якщо цього не зробити, діоди будуть неприємно блимати і негативно впливати на зір.
Випрямляч складається з декількох конденсаторів, що накопичують заряд. Його задача – перетворювати перемінний струм на постійний. Найкраще використовувати випрямляч з вбудованим контролером, який буде згладжувати коливання в мережі.
Підключення світлодіодної стрічки 12 вольт
Основна маса наявних у продажу LED-стрічок розрахована на напругу 12 В. Якщо ви підключите її до мережі 220 В безпосередньо, вона просто перегорить. Тому вам знадобиться блок живлення на 12 В.
Щоб підключити його, з'єднайте плюсовий і мінусовий контакт блоку живлення з аналогічними контактами світлової смуги. Ви можете послідовно з'єднати кілька окремих ділянок. Головне, щоб загальна довжина смуги не була більше п'яти метрів, інакше система вийде з ладу. Якщо потрібна довжина більше п'яти метрів, використовуйте схему паралельного підключення.
Схеми підключення світлодіодної стрічки
Лед-стрічку можна підключити до мережі декількома способами:
- Послідовне підключення. В цьому випадку через діоди проходить один і той же струм. При цьому кількість елементів не має значення.
- Паралельне підключення. У цьому випадку напруга на всіх елементах однакова.
Якщо потрібно підключити дуже довгу світлову смугу, можна встановити не один блок живлення, а два.
Як підключити світлодіодну стрічку до вимикача
Найпростіше під'єднати вимикач до блоку живлення, а його приєднати до діодної смуги. Для цього підключіть блок до звичайного вимикача в кімнаті. Фазний кабель з'єднайте з коричневим провідником з маркуванням L, а нульовий – з синім, з маркуванням N.
Тепер підключіть дроти блоку до проводів лед-стрічки, з'єднавши плюсовий провід з плюсовим, а мінусовий з мінусовим. Тепер ви можете вмикати і вимикати світлодіодне підсвічування за допомогою вимикача, як звичайний світильник.
Як підключити світлодіодну стрічку з пультом
Існують багатобарвні лед-стрічки на пульті управління. Виробники випускають два різновиди пультів.
- Кнопковий пульт дистанційного керування. Має вбудований інфрачервоний датчик. На пульті розташовані кольорові кнопки. Колір кожної з них відповідає кольору лампочок на стрічці. Наприклад, натискаєте червону кнопку і загоряються червоні діоди.
- Сенсорний пульт. На ньому розташоване різнобарвне сенсорне кільце. Дотик до певної ділянки кільця включає лампочки аналогічного кольору. За допомогою пульта можна управляти не тільки кольорами діодів, але і яскравістю світіння.
Для підключення пристрою приєднайте стрічку за схемою до підсилювача, контролера, блоку живлення. Чорний кабель підключіть в роз'єм V, а червоний – в V+. Червоний провід стрічки підключіть до роз'єму R, зелений до G, а синій до B. Останній, четвертий провід приєднайте до клеми.
Увімкніть освітлювальний пристрій в мережу та перевірте роботу пульта. Кнопки на ньому мають збігатися з кольором лампочок. Якщо вони не збігаються, перевірте, чи правильно ви підключили дроти стрічки до контролера. Якщо немає, то поміняйте їх місцями.
Послідовне підключення світлодіодної стрічки
Для послідовного з'єднання частин смуги необхідно до катода одного пристрою припаяти анод іншого. Підключення роблять через струмопровідний резистор. При такому з'єднанні через всі світлодіоди буде проходити один і той же струм.
Перевага послідовної схеми – простота, а недолік її в тому, що, якщо один елемент перегорить, весь ланцюжок перестане працювати.
Паралельне підключення світлодіодної стрічки
Паралельна схема передбачає однаковий рівень напруги на кожному діоді. А сила струму, що проходить через них, підсумовується. Світлодіоди теж підключають через резистори, тільки для кожного використовують окремий резистор.
Плюс паралельної схеми в тому, що при згорянні одного діода весь ланцюжок продовжує працювати. Мінус – при виході з ладу одного елемента навантаження на інші підвищується, що призводить до скорочення терміну їх служби.
Наочно ознайомитися з процесом монтажу та підключення світлодіодної стрічки можна в цьому відео:
